一、野路子調整徠卡M黃斑聯動對焦系統
1、黃斑水平調節
對焦不準，是“黃斑水平不重合”，需要在修復黃斑不重合的同時修復。
2、確定問題是由鏡頭引起還是由機身引起
另外友情提示一點，“黃斑不重合”，也有可能是由于鏡頭的原因造成的，所以在開始調整機身之前，要先確認是鏡頭造成的還是機身造成的。由于正常鏡頭（沒磕碰拆修過，最好用原廠或者大廠的鏡頭）出現問題的概率很小，那么要排除鏡頭因素的干擾，可行的野路子方法就是多拿幾顆鏡頭裝在機身上對焦試試。看是不是用不同的鏡頭都有相同的問題。如果是，那恭喜你，說明就是機身的問題。如果發現使用不同鏡頭，產生的問題不同，那很遺憾，可能是鏡頭和機身都有問題，需要繼續排查。
如果確定了是機身的問題，恭喜你，接下來就開始調整機身黃斑對焦系統的無窮遠合焦。
3、無窮遠處合焦
首先觀察無限遠是否合焦，晴朗的白天找一個遠處輪廓清晰的建筑物，轉動對焦環逐漸向無窮遠處對焦，在轉動到無窮遠后，觀察代表焦平面的黃斑（也就是移動的黃斑）是否“未及”或“超越“固定黃斑（也就是無限遠平面），此時可以用L形六角螺絲刀調整卡口內上方內六角螺絲。
相機平放在桌面，卡口朝上，底部朝向自己，此時內六角螺絲也是朝向自己，用螺絲刀向右（順時針?lè)较颍Q動內六角螺絲可以讓焦平面向遠移動，即可以修復“焦平面未及無限遠平面”的問題，向左（逆時針?lè)较颍Q動則修復“焦平面超越無限遠平面”的問題。
小幅多次調整，不要一次扭動太多，多次重復上述步驟直至無窮遠合焦。
六角螺絲是在一個有彈性的活動連桿上，另外要仔細體會一下是扭動螺絲，不是扭動連桿。
4、最近對焦距離處合焦
在無窮遠合焦的前提下，需要觀察最近對焦距離是否合焦。有兩種方法，
第一種是將相機固定在三腳架上，并在最近對焦距離處固定一個標的物，鏡頭由遠及近調焦到最近對焦距離，觀察代表焦平面的黃斑（也就是移動的黃斑）是否“未及”或“超越“固定黃斑（也就是最近對焦平面）

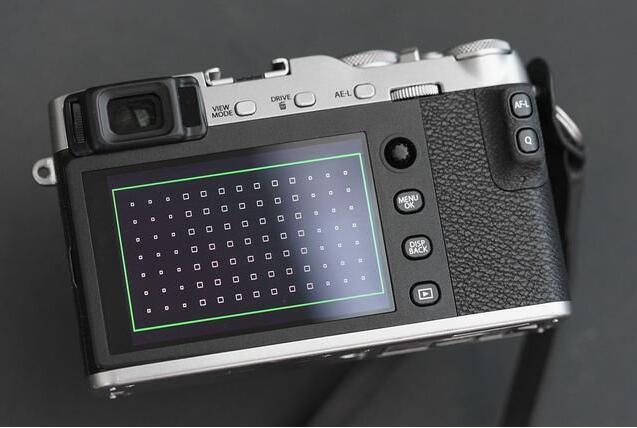

第二種是將相機固定在三腳架上，在最近對焦距離差不多的位置斜著擺一張對焦表（網絡下載打印），用黃斑對焦到某一個標線，然后打開背屏LiveView峰值對焦，觀察剛才的標線（也就是黃斑代表的焦平面）是否“未及”或“超越“實際焦平面（也就是峰值對焦清晰的標線）。
如果此時黃斑焦平面恰好與實際焦平面重合，那么恭喜你，黃斑水平調整完成，如果此時“黃斑焦平面未及實際焦平面”，再結合無窮遠處合焦距的前提，可以知道是黃斑對焦距離范圍大于實際對焦距離范圍，反之如果“黃斑焦平面超越實際焦平面”，可以知道黃斑對焦距離范圍小于實際對焦距離范圍。
根據上邊觀察到的現象，我們要開始調整黃斑對焦范圍了。此時可以用L形螺絲刀調整卡口內上方十字螺絲與墊片，從而調整對焦臂長短（對焦臂是與鏡頭的對焦桶接觸）與之前一樣，相機平放在桌面，卡口朝上，底部朝向自己，此時內十字螺絲螺絲也是朝向自己。向右（順時針）轉動，可以讓對焦臂伸長，也就是讓對焦范圍縮短。反之向左（逆時針）轉動，可以讓對焦臂縮短，也就是擴大對焦范圍。
依然小幅多次調整，不要一次扭動太多，多次重復上述步驟直至最近對焦距離處合焦。另外注意這個是自螺絲應該是銅質的非常軟并且很窄，容易扭滑脫，建議可以先打磨一下螺絲刀的刀口，扭動時千萬小心，不要使蠻力。
此步驟之后可以再次檢查無窮遠處合焦情況，如果有必要，重復上述過程，直至無窮遠處和最近對焦距離處都合焦。
5、黃斑垂直調節
完成了上述“黃斑水平調節”步驟，說明你已經完成了最艱難的部分，下面的步驟輕松加愉快。

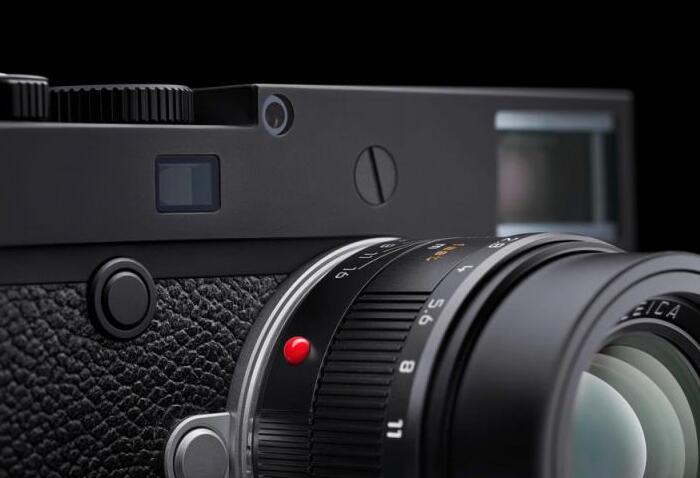

對于M系統的P系列機身，黃斑垂直調整的機械裝置在機身正面的一字型大螺絲里，用一字型螺絲刀擰下這個螺絲即可（建議用塑料的螺絲刀或者電一層軟布或棉柔巾，避免劃傷），M系統非P機身需要取下紅色的徠卡logo。
M10P的黃斑垂直調整邏輯是一個內六邊形螺絲，可以用內六邊形扳手，老一些的M機身需要特制扳手才能擰動?？梢钥紤]diy一個。
依然小幅多次順時針或逆時針轉動，不要一次扭動太多，直到黃斑垂直重合。
二、黃斑對焦
很多攝影愛好者認為黃斑對焦比手動單反的磨砂對焦、棱鏡對焦更精準，更方便估焦盲拍，實際上，黃斑對焦是中文對于旁軸相機對焦方式的一個精妙的翻譯，英文里旁軸相機的對焦方式一般就稱為“rangefinder focus”（旁軸對焦）。
不過“黃斑對焦”這個中文譯名就非常形象，既巧妙地指出在對焦過程中讓黃色區域的像與其他區域的像重合的舉動，又突出了黃斑這一眼睛結構，因?yàn)辄S斑是眼睛結構中視力最敏銳的地方。
黃斑對焦小概念：
1、旁軸取景照相機和測距式取景照相機是不完全一樣的。旁軸相其實是指相機的取景結構。小時候用的很多的那種自動過卷的傻瓜相機確實是旁軸相機，但并不采用測距的方式。
2、接上條，很多旁軸相機為了保證對焦準確，采用了聯動測距的方式，這個“聯動”就是指相機上的測距儀和鏡頭的對焦調動的聯動使用。所以就會有擰動鏡頭上的對焦環，測距同時變化的現象。
3、黃斑對焦，就是測距式照相機在取景器中最常見的雙影重合對焦方式。就是當取景器中黃斑映出的影像和真實的物體完全重合的時候，對焦準確。
測距取景有點類似人眼取景，是靠左右兩只眼睛來形成視覺上“遠近”的感覺的?？梢栽囋囬]上一只眼睛，距離感明顯就差很多。
黃斑對焦是機械式的一種對焦方式，一般應用在旁軸式上，其中一個測距孔與取景框共用，另一個較小的圓形（或方形）測距孔上安有黃色濾色片，對焦時轉動鏡頭只要測距黃框內兩疊影重合對焦即完成。
黃斑就是光學取景器中間的一個小黃點。 在控制好光圈和快門速度后，把要對焦準確的地方放在黃斑范圍之內，可看到有兩個影子，適當轉動變焦環，讓兩個影子重合，對焦就完成了。然后，構圖，按下快門，一張照片就完成了。
